Fórmulas estruturais: questão FUVEST 2023

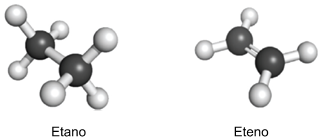

3. (Fuvest 2023)  Uma das formas de se compreender estruturas de moléculas orgânicas é utilizando modelos como os apresentados a seguir para as moléculas de etano e de eteno.

a) Complete, na tabela a seguir, os átomos correspondentes a cada tipo de bolinha do modelo de etano.

Molécula	Bolinha clara	Bolinha escura
Etano

b) O etino, também conhecido como acetileno, é um composto usado como gás de solda e como matéria prima para centenas de outros compostos. Usando a notação de Lewis, desenhe a molécula de acetileno. Essa molécula apresenta algum tipo de isomeria?

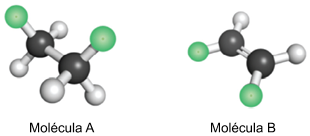

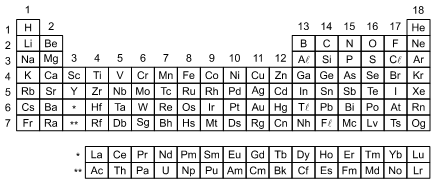

c) Considere que dois dos átomos representados pelas bolinhas claras foram substituídos por outro átomo distinto (verde) em cada molécula, como na figura a seguir. Em qual das moléculas geradas poderia ocorrer isomeria geométrica? Pinte, na tabela periódica a seguir, três elementos que poderiam representar a bolinha verde.
